酒精回收塔
酒精回收塔装置采用高效的陶瓷制波纹填料。蒸馏塔体采用不锈钢制作,从而防止了铁屑堵塞填料的现象,延长了装置的使用期限。
24小时服务热线
13961297575
产品详情




  本装置适用于制药、食品、轻工、化工等行业的稀酒精回收。也适用于甲醇等其他溶媒的蒸馏。本装置根据用户的要求,可将30°左右的稀酒精蒸馏至90~95°酒精。如果成品的酒精度要求很高,可加大回流比,但产量则相应降低。
设备结构特性和技术性能
  本装置采用高效的陶瓷制波纹填料。蒸馏塔体采用不锈钢制作,从而防止了铁屑堵塞填料的现象,延长了装置的使用期限。本装置中凡接触酒精的设备部份如冷凝器、稳压罐、冷却蛇管等均采用不锈钢,以确保成品酒精不被污染。W型之蒸馏釜采用可拆式U型加热管,在检修时可将U型加热管移出釜外,便于对加热管外壁及蒸馏釜内壁进行清洗。
  ZW型则省去间接加热蒸馏釜。冷凝器采用列管式换热器,也可根据用户要求供应螺旋板式换热器,冷却器采用盘管式冷却器,采用盘管式冷却器并配套供应稳压罐和比重测定器。

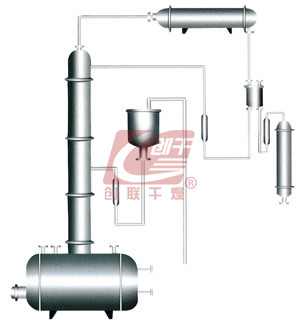

装置组成
  W型有五种规格,每种规格均包括相应配置的蒸馏塔、蒸馏釜、冷凝器、冷却器、稳压罐、比重测定器。其中W-200、W-300型蒸馏塔直接安装在蒸馏釜上。W-400、W-500、W-600型蒸馏塔与蒸馏釜分别安装。
  ZW型有ZW-200、ZW-300两种规格,每种规格包括相应配套的预热器、蒸馏塔、冷凝器、冷却器、稳压罐、比重测定器。
  其他辅助设备和仪表如:计量罐、贮罐、输送泵、转子流量计、温度指示仪表等用户自备,我厂也可按用户要求另行加工或代为订购供应。

规格参数




◎进料浓度:30%~80%

◎出料浓度:90%~95%

◎回流比:R=13(根据进出料浓度而定)

◎残液排放含醇浓度:W型≤3%、ZW≤1%

◎生产能力(kg/h):

型号塔径
(mm)
30%~40%进料的生产能力60%~80%进料的生产能力
90%95%90%95%
W-200Φ20035264536
W-300Φ300806110080
W-400Φ400150120180140
W-500Φ500230185275220
W-600Φ600335270400320
ZW-200Φ200956011080
ZW-300Φ300200120240165

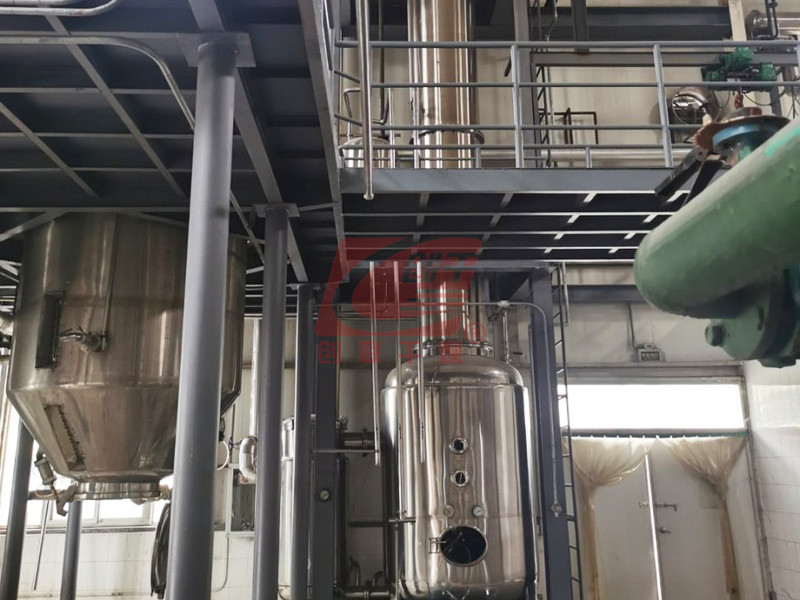

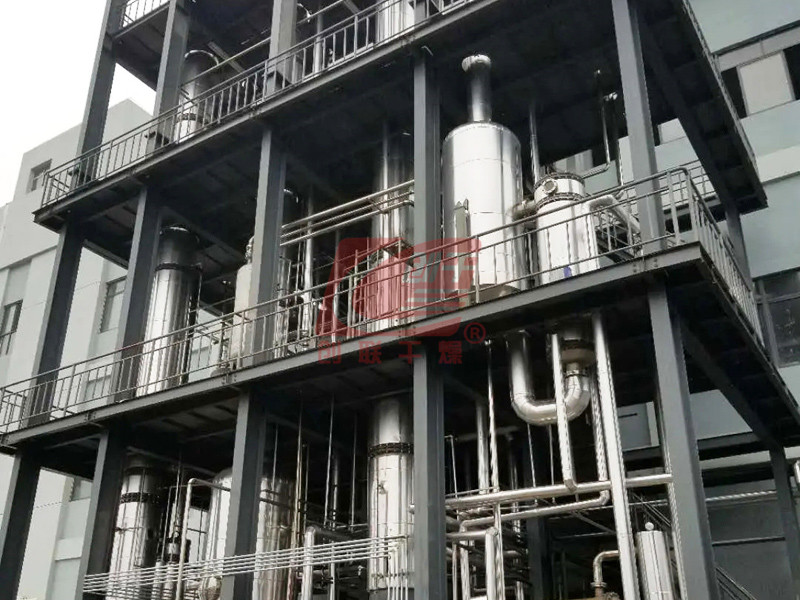

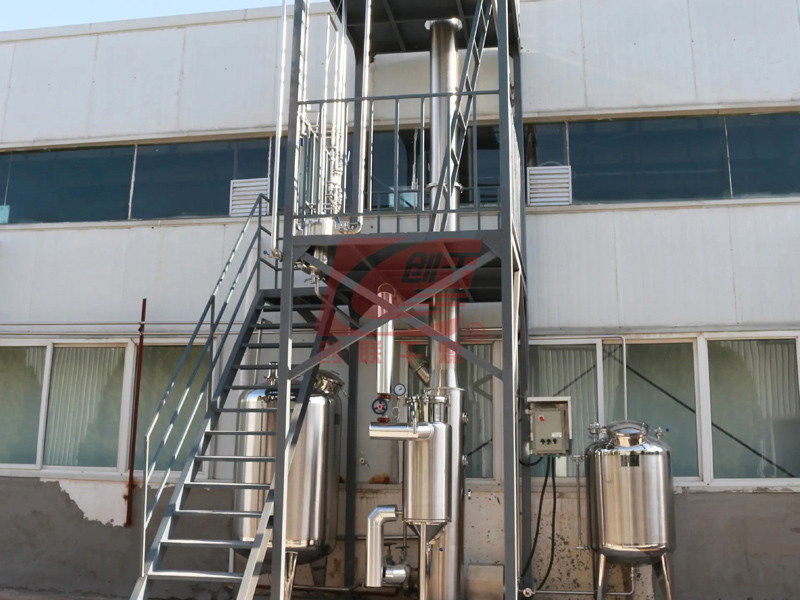

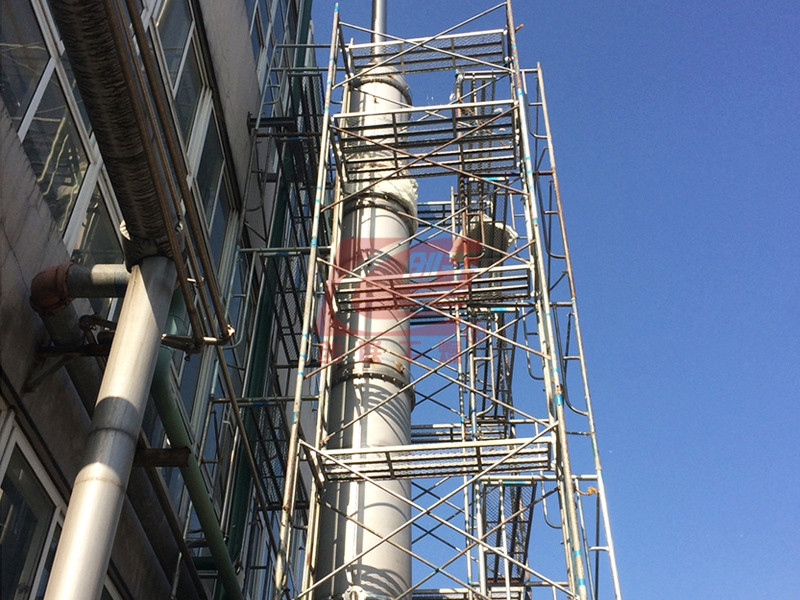

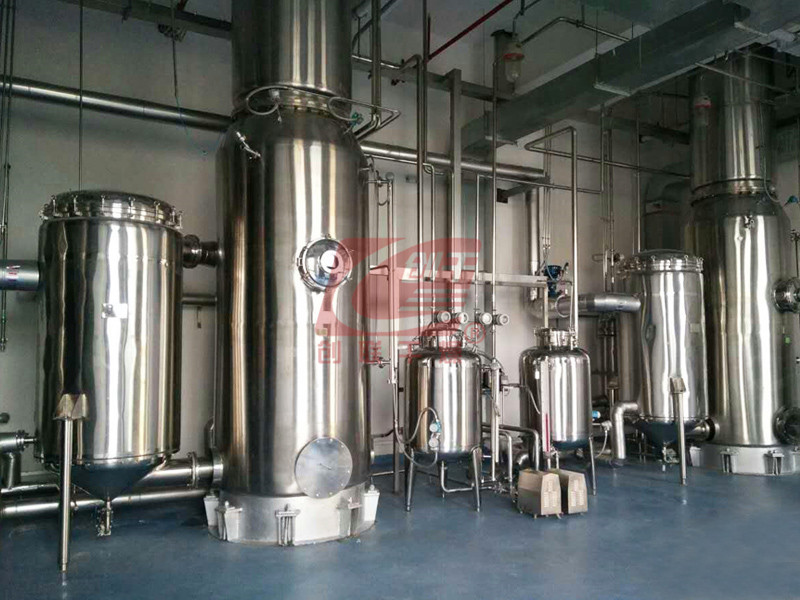

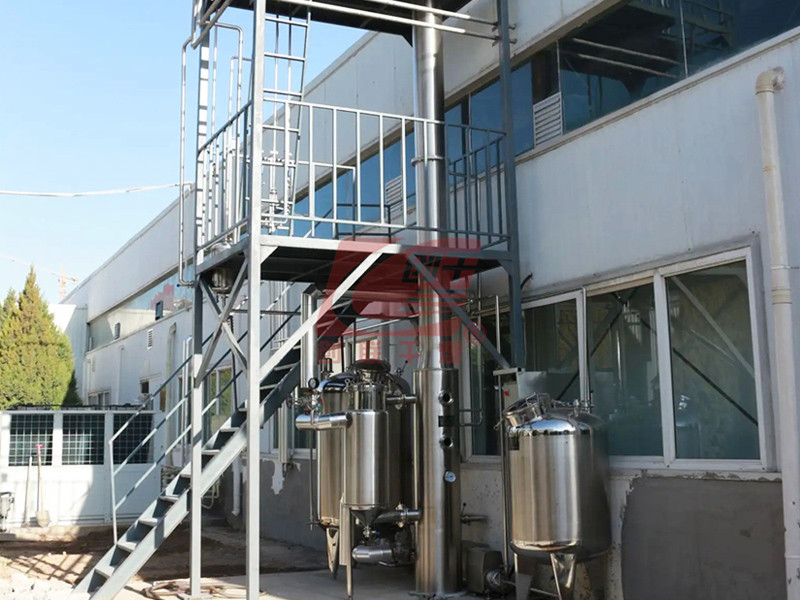

图片集锦
